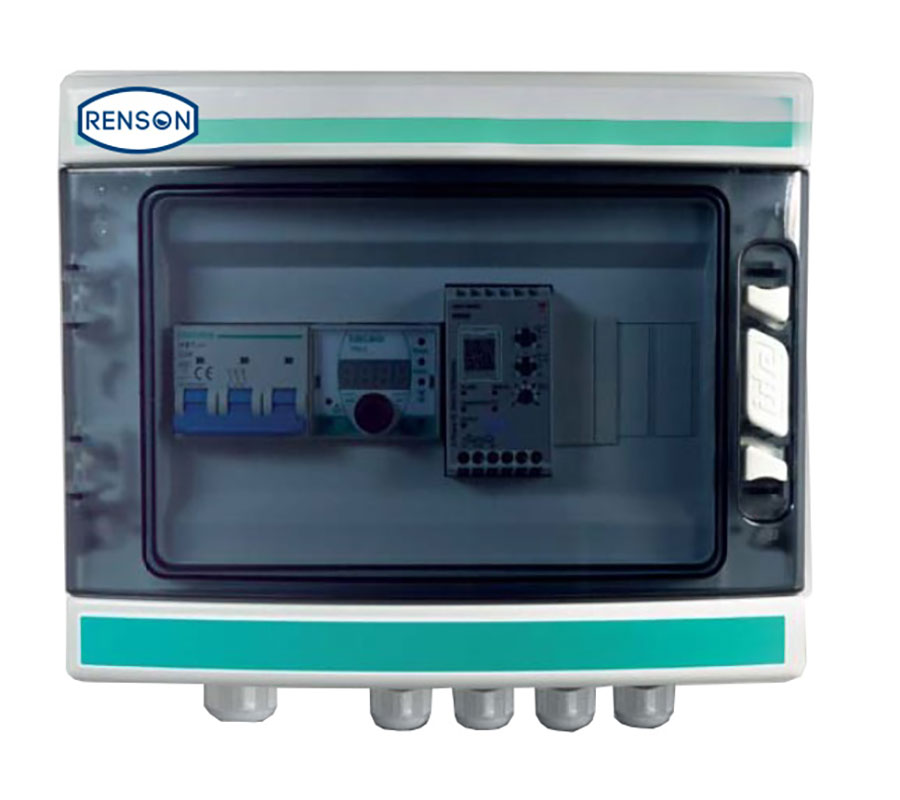

COFFRET MODULAIRE A DEMARRAGE
Code 818250
Protection contre les démarrages fréquents
Contrôle et protection digitale
Large plage de régulation
COFFRET MODULAIRE A DEMARRAGE
PROGRESSIF 16A
Réf. 818250
Identifiants incorrects
Connectez-vous pour connaître votre prix
Vous n'avez pas de compte ?
Créez un compte distributeur
Tableau technique
Ampérage :
16 A
Tension :
400 V
Modèle :
ECO-SOFT START
Norme d'isolation :
IP 65
Poids :
2,70 kg
Documents relatifs au produit
Fiche technique
Format PDF
Code EAN
Format WEB
Notice
Format PDF | 382.3 Kb
Avantages produits
Coffret modulaire pour pompe immergée ou de surface à démarrage progressif
A quoi ça sert ?
A commander et protéger une pompe immergée ou de surface triphasée 400 Volts, jusqu’à 16 Ampères maximum en démarrage progressif.
Avantages :
A quoi ça sert ?
A commander et protéger une pompe immergée ou de surface triphasée 400 Volts, jusqu’à 16 Ampères maximum en démarrage progressif.
Avantages :
Contrôle et protection digitale
Large plage de régulation
Mise en service simple et rapide du démarreur
Contrôle de niveau multiple
Surcharge, sous-charge, manque/séquence de phase : Protection thermique électronique intégrée contre la surcharge, sous-charge, manque/ séquence de phase et surtension
Protection contre les démarrages fréquents
Commande externe marche/arrêt et reports d’alarme :
-> Commande externe marche/arrêt à contact sec ou bien sous tension jusqu’à 24 VAC/DC
-> Reports pompe en marche, manque d'eau et défaut thermique
-> Commande externe marche/arrêt à contact sec ou bien sous tension jusqu’à 24 VAC/DC
-> Reports pompe en marche, manque d'eau et défaut thermique
Affichage numérique permettant de visualiser les différents réglages et états, l'intensité absorbée par le moteur (fonction pince ampèremétrique), etc.
Disjoncteur magnéto-thermique de protection contre les court-circuits
Différents modes de détection du manque d'eau possibles: Sonde de niveau (1 ou 2 électrodes) ou Sans sondes (sous-charge moteur)
Redémarrage automatique de la pompe après un manque d'eau
Protection intégrée contre la fréquence de démarrages excessive
Enregistrement des données de fonctionnement de la pompe (heures de marche, nombre de démarrages, alarmes)
Description technique
Construction :
Démarrreur moteur RSGD
Démarrage et arrêt progressif de moteurs CA
Caractéristiques principales :
• Réglage du temps d’accélération (temps de démarrage) et de décélération (temps d’arrêt) souhaité pour le moteur, jusqu’à 20 secondes.
• Réglage du courant à pleine charge du moteur (FLC).
• Protection contre le manque et la séquence de phase.
• Bouton Test / Reset pour simuler, reprendre, réarmer ou activer / désactiver les alarmes
Applications princiaples : Pompes, compresseurs, ventilateurs, transporteurs, machines tournantes, etc.
Avantages :
• Utilisation aisée grâce à son algorithme d’auto apprentissage
• Rapidité d'installation et de ocnfiguration (3 paramètres basiques seulement)
• Protection intégrée pour des fonctions de diagnostic
• Commande du couple en décélération
Module de protection et de commande TPM6
Module digital de commande et protection de moteurs
• Contrôle et protection digitale
• Paramétrage automatique
• Bitension
• Régulation de 0,6 à 40 Ampères
• Contrôle de niveau multiple
• Surcharge, sous-charge, manque de phase
• Protection contre les démarrages fréquents
• Commande externe marche/arrêt et reports d’alarme
Spécifications techniques :
- Tension d’alimentation : Triphasée 400 VAC - 50/60 Hz
- Protections moteur : Surcharge, Sous-charge, Manque/séquence de phase, Fréquence de démarrage excessive
- Afficheur digital : LED 4 digits
- Sortie alimentation pompe (PUMP) : 16 Ampères maximum
- Sorties auxiliaires : Pompe en marche (PUMP), Manque d’eau (LEVEL) et Défaut thermique (ALARM), 400 VAC, 5 Ampères maximum
- Réglage protection surintensité Auto : - 0.6 à 40 Ampères
- Réglage protection sous-intensité : OFF - 0,5 à 40 Ampères
- Réglage temps de réarmement : OFF - 3 à 240 minutes
- Réglage courant à pleine charge moteur (FLC) : 2 à 12 ou 6 à 16 Ampères selon modèle
- Réglage durée d’accélération moteur : 1 à 20 secondes
- Réglage durée de décélération moteur : 0 à 20 secondes
- Section de raccordement : 4 mm² (puissance) / 2,5 mm² (commande)
- Configuration presse-étoupe : Alimentation: 1xM25 / Pompe: 1xM20 / Commande: 3xM20
- Dimensions : 280x310x148 mm
- Poids : 2,7 kg
- Température : -10º...+55ºC
- Protection : IP65
Démarrreur moteur RSGD
Démarrage et arrêt progressif de moteurs CA
Caractéristiques principales :
• Réglage du temps d’accélération (temps de démarrage) et de décélération (temps d’arrêt) souhaité pour le moteur, jusqu’à 20 secondes.
• Réglage du courant à pleine charge du moteur (FLC).
• Protection contre le manque et la séquence de phase.
• Bouton Test / Reset pour simuler, reprendre, réarmer ou activer / désactiver les alarmes
Applications princiaples : Pompes, compresseurs, ventilateurs, transporteurs, machines tournantes, etc.
Avantages :
• Utilisation aisée grâce à son algorithme d’auto apprentissage
• Rapidité d'installation et de ocnfiguration (3 paramètres basiques seulement)
• Protection intégrée pour des fonctions de diagnostic
• Commande du couple en décélération
Module de protection et de commande TPM6
Module digital de commande et protection de moteurs
• Contrôle et protection digitale
• Paramétrage automatique
• Bitension
• Régulation de 0,6 à 40 Ampères
• Contrôle de niveau multiple
• Surcharge, sous-charge, manque de phase
• Protection contre les démarrages fréquents
• Commande externe marche/arrêt et reports d’alarme
Spécifications techniques :
- Tension d’alimentation : Triphasée 400 VAC - 50/60 Hz
- Protections moteur : Surcharge, Sous-charge, Manque/séquence de phase, Fréquence de démarrage excessive
- Afficheur digital : LED 4 digits
- Sortie alimentation pompe (PUMP) : 16 Ampères maximum
- Sorties auxiliaires : Pompe en marche (PUMP), Manque d’eau (LEVEL) et Défaut thermique (ALARM), 400 VAC, 5 Ampères maximum
- Réglage protection surintensité Auto : - 0.6 à 40 Ampères
- Réglage protection sous-intensité : OFF - 0,5 à 40 Ampères
- Réglage temps de réarmement : OFF - 3 à 240 minutes
- Réglage courant à pleine charge moteur (FLC) : 2 à 12 ou 6 à 16 Ampères selon modèle
- Réglage durée d’accélération moteur : 1 à 20 secondes
- Réglage durée de décélération moteur : 0 à 20 secondes
- Section de raccordement : 4 mm² (puissance) / 2,5 mm² (commande)
- Configuration presse-étoupe : Alimentation: 1xM25 / Pompe: 1xM20 / Commande: 3xM20
- Dimensions : 280x310x148 mm
- Poids : 2,7 kg
- Température : -10º...+55ºC
- Protection : IP65
